マイクロサイズ


◆六角穴付き止めねじ

●材質　　SNCM240
●硬度　　HRC50〜53　　高い硬度で、先端のくずれが少なくなりました。


ねじの
呼び径
ピッチ
 六角穴 クボミ先 平先 C.C.ポイント トガリ先
s e
(約) 		t
(最小) 		dz  c dp
(最小) 		dp
(最大) 		P
(最小) 		P
(最大) 		dt
(最大)
M1.7 0.35 0.71 0.8 1.5 0.9 0.45 0.55 0.9 - - 0.4
M2.0 0.4 0.89 1.0 1.7 1.00 0.5 0.75 1.00 0.05 0.15 0.5
M2.5 0.45 1.27 1.43 2 1.20 0.65 1.25 1.50 0.1 0.2 0.65
M2.6 0.45 1.27 1.43 2 1.30 0.65 1.35 1.60 0.1 0.2 0.65
M3.0 0.5 1.5 1.73 2 1.40 0.75 1.75 2.00 0.1 0.2 0.75
M4.0 0.7 2.0 2.3 2.5 2.00 1.0 2.25 2.50 0.1 0.2 1
M5.0 0.8 2.5 2.87 3 2.50 1.25 3.2 3.5 0.15 0.25 1.25

ねじの呼び径 ピッチ L
2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0 12.0
M1.7 0.35
○ ○ ○ ○



M2.0 0.4 ○ ○ ○ ○ ○ ○ ○

M2.5 0.45
○ ○ ○ ○ ○ ○ ○
M2.6 0.45
○ ○ ○ ○ ○ ○ ○
M3.0 0.5

○ ○ ○ ○ ○ ○ ○
M4.0 0.7


○ ○ ○ ○ ○ ○
M5.0 0.8



○ ○ ○ ○ ○

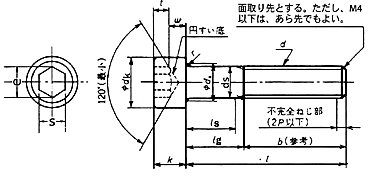

◆六角穴付きボルト
●材質 SCM435
●強度区分 10.9　HRC32〜39
12.9　HRC39〜44



ねじの
呼び径 		ピッチ 頭部外径dk 頭部高さk 六角穴
基準寸法 許容差� 基準寸法 S
M2.0 0.4 3.8 ±0.18 2.0 1.5
M2.5 0.45 4.5 ±0.18 2.5 2.0
M2.6 0.45 4.5 ±0.18 2.6 2.0

ねじの呼び径 ピッチ L
3.0 4.0 50 6.0 7.0 8.0 10.0 12.0 15.0 20.0
M2.0 0.4 ○ ○ ○ ○ ○ ○ ○ ○ ○
M2.5 0.45
○ ○ ○ ○ ○ ○ ○ ○
M2.6 0.45
○ ○ ○ ○ ○ ○ ○ ○ ○

詳細はお問い合わせください。
